Un simple touret

Première amélioration de la machine : un touret pour la bobine de PLA !
Car ça c’est très très pratique (montage pas à pas dans la suite).

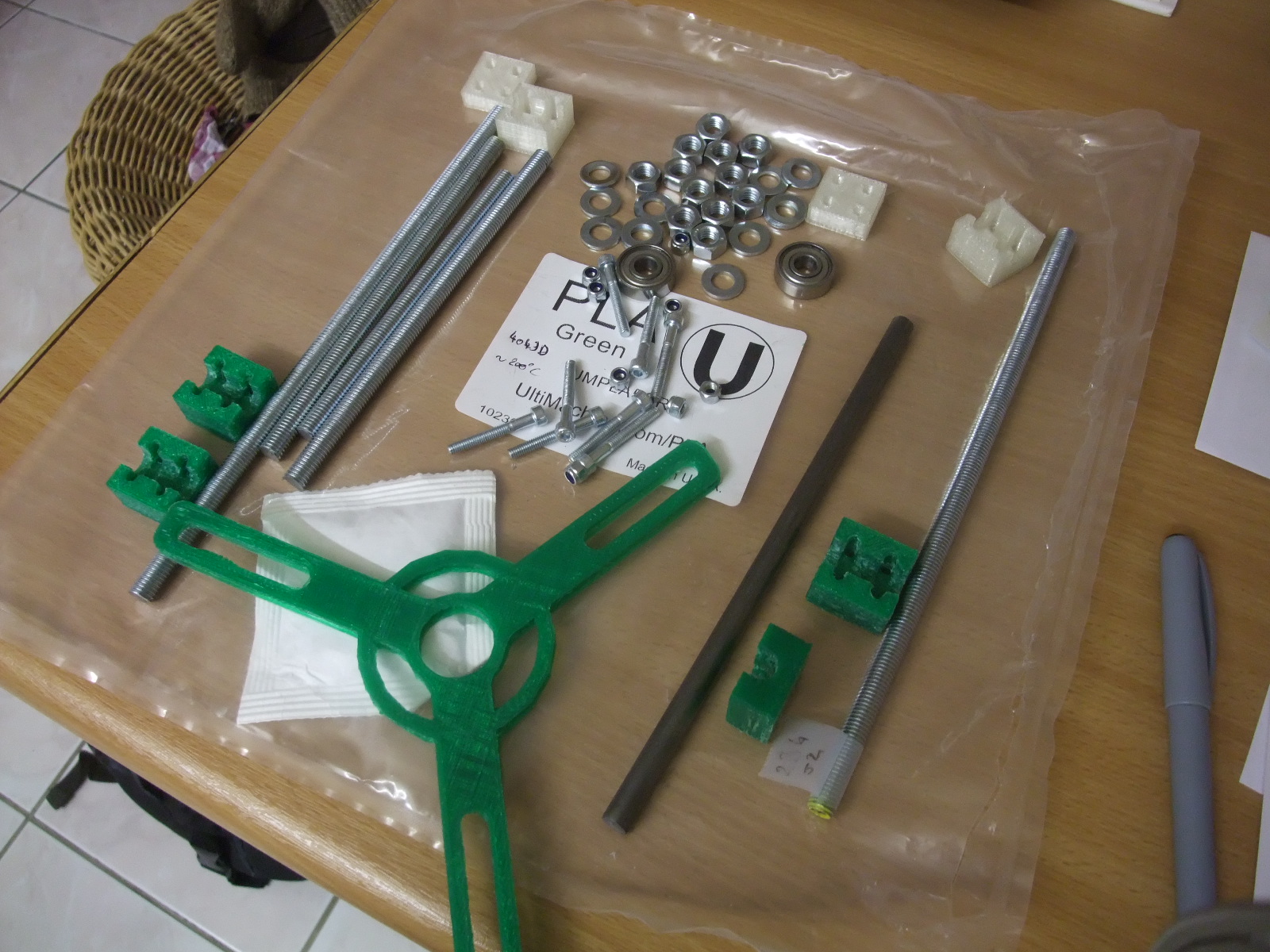

En plus on peut utiliser plein de chutes issues du montage de l’imprimante :

• Nos tiges filetés et barre m8 (notamment les J2 de 234 mm qui servaient a la vérification des dimensions du cadre)
• 8 vis m4x30 ou 35, le nombre d’écrous correspondant et 12 rondelles m8
• 2 roulements à bille (les mêmes récupérés dans des roues de skate)
• Et quelques pièces imprimés, il faut 6 y-bar-clamp et 2 board-spacer (ou quelque chose comme ça)

la couleur verte c’était aussi pour voir les ajouts progressifs ^^

Les grandes pièces à trois branches posèrent justement un nouveau défis, car jusque là il s’agissait de petites surfaces…

Depuis la dernière fois j’ai réglé le problème de l’entraînement du fil (simplement en resserrant le idle-bracket pour que le roulement appuie plus fort), le flot est donc rapide… tellement que maintenant le fil à tendance à se tordre en sortant et à s’accumuler autour de la buse. L’ennui étant que, au moment de se déposer sur la plaque, le fil peut se faire emporter par l’extrudeur et c’est assez horripilant.

Bon, heureusement avec une vitesse réduite ça laisse le temps au plastique de se déposer (moins rapide mais du coup plus besoin d’assistance manuelle à présent) et après quelques passages la pièce risque moins de se faire décrocher.

Ce qui permis finalement de faire une première pièce. Manque de bol en refroidissant celle-ci s’est déformée et il à fallut arrêter l’impression à 65% (à l’avenir il serait donc intéressant d’envisager de fabriquer un support chauffant).

D’ici que ma nouvelle sonde de température arrive (ayant malheureusement grillé la petite chose avec un court-circuit alors que je nettoyais la buse… j’aurai du couper le courant), c’est donc avec du carton plume et à la main que j’ai fini par faire une deuxième pièce, histoire de quand même pouvoir monter l’assemblage.

On se débrouille et hop ça marche ^^

Le touret sur Thingiverse : http://www.thingiverse.com/thing:3962

Bon du coup j’ai commandé deux thermistors, du nichrome-wire et plein de crimps pour la prochaine fois…
